Ултразвукови дюзи на системата за пръскане

Какъв е принципът на ултразвуковата пултизация:

Ултразвуковото захранване преобразува 50 /60 Hz напрежение във високочестотна електрическа енергия. Тази електрическа енергия се предава на пиезоелектричен преобразувател с преобразувателя, където се променя на механични вибрации. Ултразвуковите вибрации се засилят от сондата и се фокусират на върха, където се извършва пултизацията.

Има няколко функции, които си струва да се отбележи. Сонди / рога могат да се монтират или стягат само в възловата точка (точка на никаква дейност). За приложения, включващи интерфейс към вакуумна камера или друг вид камера за химическа реакция, сондата може да бъде машинно машинно с монтажен фланец, който болтове към съществуващ порт на реактора.

Всички сонди се изфабрикуват от титанова сплав с висока якост (Ti-6Al-4V). Тази сплав също проявява изключителна устойчивост на химическа атака.

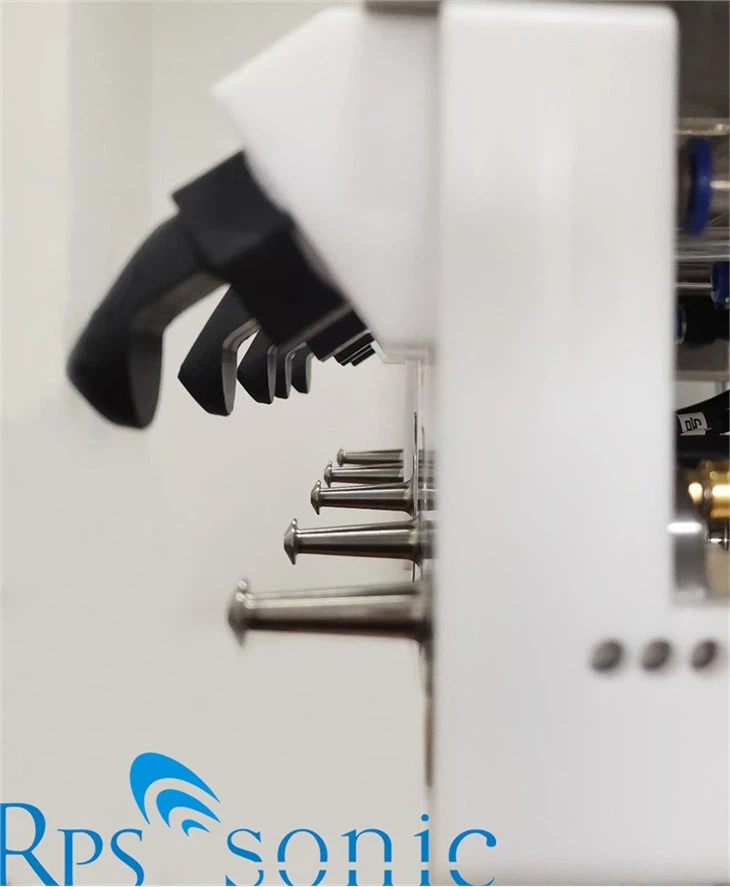

Сондите, показани по-горе, се отличават с пултизираща повърхност с форма на кон фунийки. Целта му е да разпръсне спрея. Някои приложения изискват спреят да бъде много тесен. В тези случаи пултизиращата повърхност се скулптурира в равна или почти равна повърхност. В зависимост от изискванията за ширина на модела на пръскане и необходимия дебит, пултизиращата повърхност може да има много малък диаметър или удължено, плоско сечение.

Конфигурацията вляво показва модела на спрея във формата на кон кон фунийки, произтичащ от коничната оформена пулверизираща повърхност. Обикновено се препоръчва за използване в приложения, където трябва да се доставят много малки количества материал или където дебитите са много ниски. цилиндрична форма на пръскане, използвана в приложения, където дебитът може да бъде сравнително висок, но когато страничната степен на модела на пръскане трябва да бъде ограничена.

Въвеждане на ултразвуков пулверизатор с висока температура

Пиезоелектрическите преобразуватели, които обхваща активните елементи на ултразвуковите дюзи, са ограничени по отношение на максималната работна температура. Границата се характеризира с точката Кюри, определена като температурата, при която пиезоелектричното свойство на даден материал изчезва, в резултат на загубата на постоянната му поляризация. За водещите цирконатитанат преобразуватели, използвани в ултразвукови дюзи, Кюри точката е малко над 300 градуса С.

Това обаче не означава, че преобразувателите могат да бъдат експлоатирани при температури някъде близо до тази граница, защото разграждането в пиезоелектрическа производителност се разгражда постепенно, а не внезапно, с нарастваща работна температура. Практична горна граница е приблизително 150 градуса С. Няма по-ниска температурна граница.

Следователно накрайникът, включващ тези преобразуватели, по същия начин е ограничен по отношение на работната температура, както по отношение на околната среда, в която те могат да бъдат поставени, така и температурата на течността, която тече през тях. Разработени са методи за охлаждане на въздуха или газа, така че да е възможно да се работят дюзи при повишени температури при определени обстоятелства. Друг фактор, който трябва да бъде включен в термичното уравнение, е, че самите дюзи генерират известна топлина. Възможно е накрайник, работещ при висока мощност и при 100% амплитуда, да изпита 30 градус с повишаване на температурата. Въпреки че това представлява краен случай, този фактор трябва да се помни при оценката на какво, ако има такова, се изисква охлаждане. Така висока температура ултразвуков пулверизатор изисква добра температурна бариера и охладителна система.

Каква е информацията, от която ще се нуждаем, преди да Ви препоръчаме подходящо оборудване.

Какво можем да направим за вас :

В зависимост от вашето изискване, можем да ви препоръчаме подходящ пулверизатор . също така може да персонализира ултразвуков пулверизатор за вас.

Ако е възможно, можете да ни изпратите проба за тест, за да можете да потвърдите пултизирането преди поръчката.

Ако имате нужда от Напълно автоматична ултразвукова машина за пръскане на пулове, можем да проектираме за вас , и производството на машината в зависимост от вашите изисквания.
